一、性能特點(diǎn)：本品在鋁液中生成大量彌散分布的TiAl3、TiB2等高熔點(diǎn)微粒，凝固時(shí)它們作為外來晶核，而顯著細(xì)化鑄錠晶粒組織。1、明顯提高鋁材或鑄件的強(qiáng)度與塑性、改善綜合力學(xué)性能。2、減少?gòu)U品率，改善成品外觀品質(zhì)，提高型材氧化著色均勻性與光亮度。3、本品使用簡(jiǎn)便，鈦硼無損耗。二、適用范圍：本品為含Ti：4.5~5.5%，B：0.8~1.2%的鋁鈦硼中間合金；適用于純鋁及一般鋁合金熔鑄時(shí)細(xì)化晶粒。三
一、性能特點(diǎn)：
本品在鋁液中生成大量彌散分布的TiAl3、TiB2等高熔點(diǎn)微粒，凝固時(shí)它們作為外來晶核，而顯著細(xì)化鑄錠晶粒組織。
1、明顯提高鋁材或鑄件的強(qiáng)度與塑性、改善綜合力學(xué)性能。
2、減少?gòu)U品率，改善成品外觀品質(zhì)，提高型材氧化著色均勻性與光亮度。
3、本品使用簡(jiǎn)便，鈦硼無損耗。
二、適用范圍：
本品為含Ti：4.5~5.5%，B：0.8~1.2%的鋁鈦硼中間合金；適用于純鋁及一般鋁合金熔鑄時(shí)細(xì)化晶粒。
三、使用方法：
1、用前烘烤干燥。
2、加入溫度：700～760℃。
3、每噸鋁加入本品量：純鋁0.8~1.5kg，型材、帶材0.5~1kg，其它鋁合金視晶粒度要求可加1~2kg。
4、加入方法：扒開浮渣，將本品均勻分散投入鋁液，攪拌均勻，靜置5~10分鐘即可澆注。
5、宜在最后一次精煉前使用。
6、細(xì)化處理后，衰減時(shí)間6～8小時(shí)。發(fā)生嚴(yán)重衰減時(shí)請(qǐng)補(bǔ)加細(xì)化劑。
四、包裝、貯存：
本品有絲桿狀，呈金屬光澤，0.5m/根、1m/根，25kg/捆。
貯于通風(fēng)干燥處，防潮。

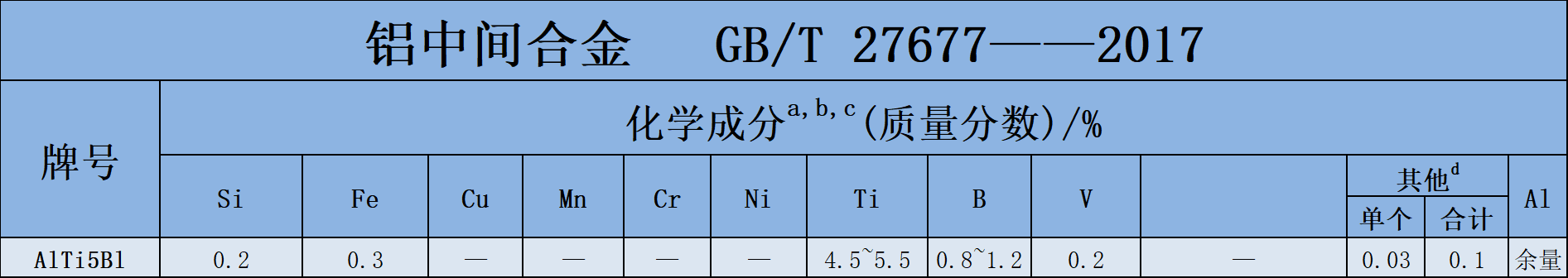

五、執(zhí)行標(biāo)準(zhǔn)：
